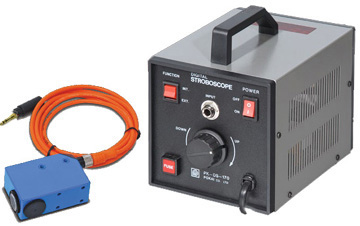

PK-DS-170


特 點 :

◎ 除手調內部功能外，兼?zhèn)渥詣涌刂仆獠抗δ堋?/span>

◎ 內具檢測器之電源，檢測器之聯機方便。

◎ 超高亮投射，畫面清晰。燈管壽命長。

◎ 高精確石英電路，±0.01%。

操 作 :

PK-DS-170具備手調內部控制與外部自動控制之操作方式。

◆ 手調內部控制之操作：

  a. 壓下電源開關之〝ON〞位置。

b. 壓下功能選擇開關之〝INT.〞位置。

c. 轉動速率調整鈕，由高頻至低頻，直到該運作體被同步顯現出第一個靜止畫面。

◆ 外部自動控制之操作：

  a. 安裝檢測器(以SICK KT5W為例)之感光鏡，于離印刷膜面9mm之位置，并對準任一標志。

b. 將其輸出之耳機頭插入同步儀之信號輸入端。

c. 壓下電源開關之〝ON〞位置。

d. 壓下功能選擇開關之〝EXT.〞位置。以印刷機或品檢機為例，膜面即刻自動顯現清晰且穩定之同步靜止畫面。

各部名稱 :



規格表 :

Model No.: 自動同步手提式頻閃儀PK-DS-170 功能描述 Description 具備外接信號，自動同步功能；如不需此功能，可參選 PK-DS-112U 系列產品，點此查看 內部模式頻率范圍 Internal Signal Range 150 ~ 6000FPM(RPM)   備注：每分鐘頻閃次數 外部模式頻率范圍/信號電壓 External Signal Range 0 ~ 12000FPM(RPM), +5V ~ +15V pulse （TTL or CMOS signal） 數字顯示屏Digital Display 5位高亮LED數字顯示屏（5 big 0.5" high LED’s ） 精確度Accuracy ±(0.01%+1count), crystal-cintrol time base 閃光持續時間Gate Time 6~20 μsec. 氙氣燈管功率Flash Tube 60W xenon lamp 操作溫度范圍Environment 0 ~ 50℃ 工作電源要求Power Source AC220V ±10%, AC110V ±10%, 50/60Hz  also available on request 產品尺寸/重量Dimensions/Weight 19(L) x 12(W) x 13(H)  cm   1.7kg 配件Accessories 外部模式脈沖信號連接頭6.3mm φ3 - conduct phone plug   Due to improvement, specifications may change without notice.

■ 普凱自從1978年成功地推出第一臺高性能閃頻儀以來，如今，經過40年以上的專精研究，提供了40種以上不同型式的高性能閃頻儀，可讓客戶做最適當之選擇與應用。此外，也歡迎客制化規格之定制。
