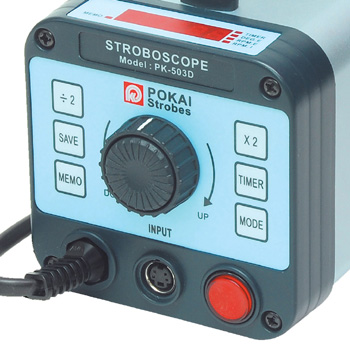

 標題：智慧型外同步式頻閃儀(可360度相位移動)型號：PK-512D 描述：頻率54-12600RPM,普通型,可外接觸發信號,相位移動等特點. |
E / D系列:
E和D系列之機種都可藉由內部或外部控制，呈現出反復運動體之清晰又靜止的畫面。此外，D系列機種在獨特的相位模式下，更可移動該靜止畫面之相位于任一角度。
Both E and D series provide apparent standstill images of repetitive motion by internal and external signals. Besides, D series are able to shift the motion phase of external signals at any degree.
FEATURES ／ 特 點 :
◎ D 系列機種的獨特相位模式：可任意位移靜止畫面，到運動中之任一相位或角度。
◎ 外部信號輸入插座內，具備檢測器之電源（+DC 12V），讓自動同步之連接，更加方便。
◎ 無與倫比的銳利度（6~18u sec）、亮度（Max.330mJoule）、精確度（±0.005%）、燈管壽命（380~420million）、散熱及耐用性。如此優異的銳利度和亮度，正是表面檢查時最必要的性能，也是一般閃頻儀或LED閃頻儀難以比擬的。

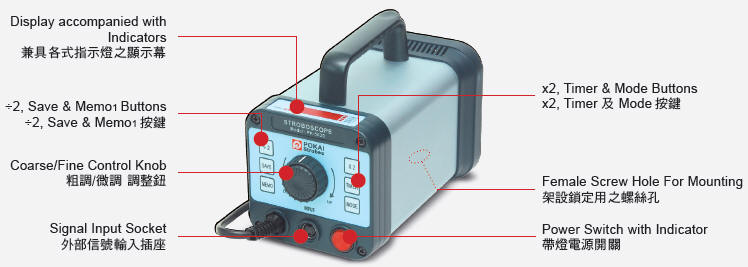

■ 高智慧的調整與控制方式，提供人性化的操作，簡述如下：
◎ 按Save鍵后，可儲存數值于Memo內，隨時還可再叫出。
◎ 粗調與微調控制鈕合二為一，提供精確又快速的調整。
◎ ×2 & ÷2按鍵，不僅可乘除速率值，還可確認真實同步與否。
◎ 舒眠定時12分鐘之關閉功能，不僅可省電，還可延長燈管壽命。
◎ 共有“內部”、“外部” 及 “相位” 控制模式，由Mode鍵來選擇。
SPECIFICATIONS ／ 規格表 :
|
E系列 |
PK-503E |
PK-506E |
PK-530E |
PK-550E |
| 功能描述 Description |
智慧型自動同步手提式頻閃儀，具備外接信號，自動同步功能；如不需此功能，可參選 S 系列產品，點此查看 |
|||
|
產品應用類別Applications |
超亮型 |
高速型 |
超高速型 |
|
|
頻率范圍(單位: 次/分鐘) |
54.0~3150.0FPM |
54.0~6300FPM |
54.0~31500FPM |
54.0~52500FPM |
|
精確度Accuracy |
±0.005% of setting |
|||
|
解析度Resolution |
±0.1FPM (54.0~5999.9); ±1FPM 6000+ |
|||
|
數字顯示屏Display |
5位LED數字顯示屏（5-digit LEDs to display internal and external FPM value） |
|||
|
外部模式觸發信號電壓External Input |
0 to 5 Vdc (15Vdc max.) TTLor CMOS compatible, positive edge triggered |
|||
|
倍率放大器/縮小器Multiplier and Divider |
2倍頻，1/2倍頻 |
|||
|
數據存儲/召回功能 |
1組頻率數據存儲，并在您需要的時候召回所存儲的頻率 |
|||
|
自動關機定時時間 |
12分鐘定時自動停閃待機功能，可按"TIMER鍵"或"開關機按鈕"召回，也可自定義取消該定時設置 |
|||
|
氙氣燈管 |
改良式高壽命高亮氙氣閃光燈管（380~420million） |
|||
|
氙氣燈管功率 |
330mJoule@600fpm |
310mJoule@600fpm |
260mJoule@600fpm |
1200 Lux@6cm |
|
照射面積 |
在距離250mm遠,可照射直徑330mm面積 |
在距離250mm遠,可照射直徑270mm面積 |
||
|
閃光持續時間 |
10~18μs. |
6~15μs. |
||
|
工作電源要求 |
AC220V or AC110V ±10%, 50/60Hz. |
|||
|
產品尺寸/重量Dimensions/Weight |
109(W )x 109(H) x 167(L) mm Approx. 1.0 kg |
|||
|
配件 |
1只外部模式脈沖信號連接頭,中英文說明書 |
|||
|
D系列 |
PK-503D |
PK-506D |
PK-512D |
PK-530D |
| 功能描述 Description |
智慧型自動同步手提式頻閃儀，具備360度相位移動 + 外接信號自動同步功能；如不需相位移動功能，可參選上述 E 系列機種 |
|||
|
產品應用類別Applications |
超亮型 |
普通型 |
||
|
頻率范圍(單位: 次/分鐘) |
54.0~3150.0FPM |
54.0~6300FPM |
54.0~12600FPM |
54.0~31500FPM |
|
精確度Accuracy |
±0.005% of setting |
|||
|
解析度Resolution |
±0.1FPM (54.0~5999.9); ±1FPM 6000+ |
|||
|
相位移動 |
0° ～ 359° 相位移動,1°分辨率 |
|||
|
數字顯示屏Display |
5位LED數字顯示屏（5-digit LEDs to display FPM value and phase degrees of external signals） |
|||
|
外部模式觸發信號電壓External Input |
0 to 5 Vdc (15Vdc max.) TTL or CMOS compatible, positive edge triggered |
|||
|
倍率放大器/縮小器Multiplier and Divider |
2倍頻，1/2倍頻 |
|||
|
數據存儲/召回功能 |
1組頻率數據存儲，并在您需要的時候召回所存儲的頻率 |
|||
|
自動關機定時時間 |
12分鐘定時自動停閃待機功能，可按"TIMER鍵"或"開關機按鈕"召回，也可自定義取消該定時設置 |
|||
|
氙氣燈管 |
改良式高壽命高亮氙氣閃光燈管（380~420million） |
|||
|
氙氣燈管功率 |
330mJoule@600fpm |
310mJoule@600fpm |
260mJoule @600fpm |
1200 Lux@6cm |
|
照射面積 |
在距離250mm遠,可照射直徑330mm面積 |
在距離250mm遠,可照射直徑270mm面積 |
||
|
閃光持續時間 |
10~18μs. |
6~15μs. |
||
|
工作電源要求 |
AC220V or AC110V ±10%, 50/60Hz. |
|||
|
產品尺寸/重量Dimensions/Weight |
109(W )x 109(H) x 167(L) mm Approx. 1.0 kg |
|||
|
配件 |
1只外部模式脈沖信號連接頭,中英文說明書 |
|||
■ 以40多年以上之專精研究，普凱提供了40種以上之各式閃頻儀，讓客戶做最適切之選擇。
■ With over 40 years of exclusive research, POKAI offers 40 models of stroboscopes for proper choice.
|
