特 點 :

◆ 以高壽命電路之設計，投射出超高亮度之清晰畫面。

◆ 除手調內部功能外，兼?zhèn)渥詣?dòng)控制外部功能。

◆ 內具檢測器之電源，檢測器之聯機方便。

◆ 二端裝置2.5公分圓管之夾頭，架設簡便。

操 作 :

DS-180系列兼?zhèn)涫终{(diào)內部控制與外部自動控制之操作方式。

◆ 手調內部控制之操作：

  a. 壓下電源開關之〝ON〞位置。

  b. 壓下功能選擇開關之〝INT.〞位置。

  c. 轉動速率調整鈕，由高頻至低頻，直到該運作體被同步顯現出第一個靜止畫面。

◆ 外部自動控制之操作：

  a. 安裝檢測器(以SICK KT5W為例)之感光鏡，于離印刷膜面9mm之位置，并對準任一標志。

  b. 將其輸出之耳機頭插入同步儀之信號輸入端。

  c. 壓下電源開關之〝ON〞位置。

  d. 壓下功能選擇開關之〝EXT.〞位置。以印刷機或品檢機為例，膜面即刻自動顯現清晰且穩定之同步靜止畫面。

各部名稱 :

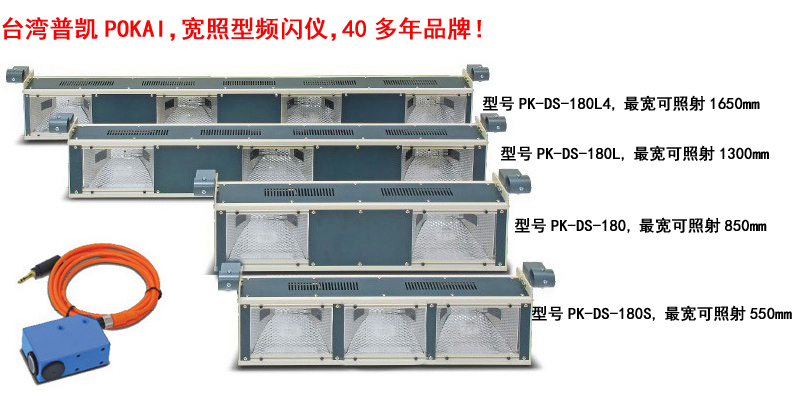

選型指導:（針對多聯寬照固定式頻閃儀，主要以您需要的“照射面積”和“產品尺寸”作為選型依據。舉例：假設您“印刷膜”寬1.3米內，那您可以選三燈組PK-DS-180L，其可照射面積：40×130cm，產品尺寸(長×寬×高)：100×10×14cm）

規格表 :

Model No.: PK-DS-180S PK-DS-180 PK-DS-180L PK-DS-180L4 功能描述 Description 多聯寬照固定式頻閃儀，擁有【長壽命】【高亮】【高清晰】等顯著特點，并具備外接信號自動同步功能；另有：(1)"高功率寬照型頻閃儀"可選  (2)"智慧型寬照型頻閃儀"可選，詳情點擊查看； 聯組數 Xenon lamp number 三燈組 兩燈組 三燈組 四燈組 照射面積(于20cm距離時) Projection Area 40 x 55cm 40 x 85cm 40 x 130cm 40 x 165cm 產品尺寸(長×寬×高)/重量 Dimensions/Weight 43 x 10 x 14cm  2.9Kg 64 x 10 x 14cm  3.2Kg 100 x 10 x 14cm  4.4Kg 121 x 10 x 14cm  5.3Kg 內部模式頻率范圍 Internal Signal Ranges 150 ~ 6000FPM(RPM)    備注：每分鐘頻閃次數 外部模式頻率范圍/信號電壓External Signal Ranges 0 ~ 12000FPM(RPM), +5V ~ +15V pulse（TTL or CMOS signal） 數字顯示屏Digital Display 5位高亮LED數字顯示屏（5 big 0.5" High LED’s） 精確度Accuracy ±(0.01%+1 count), crystal-control time base 閃光持續時間Gate Time 6~20 μsec. 氙氣燈管數量/燈管功率 Flash Tube 3 sets of 60W xenon lamp 2 sets of 60W xenon lamp 3 sets of 60W xenon lamp 4 sets of 60W xenon lamp 每盞燈控制開關 Lamp Switch None None None 4個開關按鈕 4 Switches 工作電源要求 Power Source AC220V ±10% , AC110V ±10%  50/60Hz also available on request 配件Accessories Supplied 外部模式脈沖信號連接頭6.3mm φ3-conduct phone plug, manual & warranty   Due to improvement, specifications may change without notice.

■ 普凱自從1978年成功地推出第一臺高性能閃頻儀以來，如今，經過40年以上的專精研究，提供了40種以上不同型式的高性能閃頻儀，可讓客戶做最適當之選擇與應用。此外，也歡迎客制化規格之定制。
